便攜式X射線衍射儀
便攜式X射線衍射儀（XRD）TERRAII
產品名稱：便攜式X射線衍射儀（XRD）TERRAII
產品型號：XRD-TERRAII
應用描述：主要為晶體物質提供物相分析、晶體結構分析、晶胞參數分析、應力分析
品牌：儀景通（EVIDENT）
產地：美國
典型用戶：實驗室、醫藥、高校、研究院
便攜式射線衍射儀XRD-TERRAII是專為美國宇航局（NASA）開發研制的一款便攜式、自動化X射線衍射（XRD）， 用于火星土壤樣本和礦石樣本的探測分析，以確定火星的地質形成過程，并對支持微生物 存在的有機化合物和環境條件進行分析。曾先后搭載“勇氣號”和“機遇號”，成功地完成了對火星地質的考察。
便攜式射線衍射儀XRD-TERRAII具有以下創新
• 透射衍射幾何技術。
• 樣品振動技術。
• 二維面探測器，2D-XRD技術。
• XRD與XRF集成技術。
• 電子制冷技術。
• XRD-TERRAII突破了傳統構成。
便攜式射線衍射儀XRD-TERRAII 具有以下使用特點
• 便攜式：機體：485 x 392 x 192 mm 重量：14.5 kg ；儀器自帶電池系統，可實現野外現場檢測分析；全球真正意義上的便攜式XRD。
• 使用簡單 ，無需專業人員操作。
• 檢測快速，3分鐘即可完成樣品測試。
• 維護成本低廉，無需水循環冷卻系統和恒溫環境，無需專業實驗室，無耗材配件。
• 微量化樣品需求，15mg左右，尤其適合樣品量少或樣品珍貴的檢測，如考古、刑偵、管道腐蝕物分析等。
• 環境適應能力強，可防潮、防塵、防震。
便攜式射線衍射儀XRD-TERRAII應用領域
儀景通XRD-TERRAII作為一款航天軍用X射線衍射儀（XRD），被廣泛地使用于地質礦產、石油化工、醫藥、材料、水泥、刑偵、環境、考古、海關等領域，主要為晶體物質提供物相分析、晶體結構分析、晶胞參數分析、應力分析等。
便攜式射線衍射儀XRD-TERRAII性能及規格。
作為X射線衍射儀（XRD）家族中一款顛覆性的產品，與傳統臺式XRD相比較，EVIDENT TERRA具有以下優勢:
•便攜式機體：485 x 392 x 192 mm
•重量：14.5 kg （含4節電池），適合野外現場作業，占地小，購置及維護成本低。自動化使用樣品振動裝置，省去傳統臺式機測角儀，樣品制備更簡單，測試無需轉動測角儀等機械部件，使用簡單，無需專業人員操作，自動化程度更高.
• 集成性使用透射幾何衍射技術及高靈敏度CCD探測器，同步進行XRD及XRF檢測，提供檢測物質結構信息和元素成分信息。
• 微量化檢測檢測樣品只需15mg,尤其適合刑偵、環境、炸藥、管道腐蝕等難于收集樣品的檢測分析。
• 無線傳輸采用WIFI無線連接，可遠程操控及傳輸采集的數據，實現數據采集的現場性和數據處理的及時性。
儀景通XRD分析儀的優勢特性
方便的樣本制備：傳統的臺式XRD儀器一般會要求檢測人員進行大量的樣品收集和制備工作，因為必須要將大批量的樣品研磨成粉末，并精心地碾壓成小球狀。如果樣品研磨得過細，或者碾壓的力度過大，都可能會使樣品制備效應出現，如：擇優取向問題。而儀景通的XRD分析儀與此不同，它只需要15毫克的樣品就可以獲得優質的檢測結果，而且檢測人員使用隨儀器附送的樣品工具包可以輕松地制備樣品。同時測量：傳統的臺式XRD儀器需要幾秒鐘時間獲得每個2-theta測量值，因此要獲得所有2-theta測量值，可能需要長達幾個小時的時間。儀景通XRD分析儀裝配有電荷耦合裝置（CCD）探測器，可以同時獲得所有2-theta測量值，因此幾乎可以使完整的衍射圖形立即顯示在屏幕上。
2D X射線衍射儀：許多XRD工具使用X射線探測器，僅能捕獲樣品在一個平面中脫落的光子，即完成一維實驗。儀景通裝配有電荷耦合裝置（CCD）探測器的XRD分析儀，可以采集衍射環的切片，以幫助用戶了解是否正確制備了樣品（粒子統計和/或晶粒的擇優取向）。根據這些信息，用戶可以確認所獲得定量性數據的準確性和代表性。
透視幾何：與使用反射幾何技術的大型傳統XRD儀器不同，儀景通的XRD分析儀在X射線束穿過樣品的位置處使用透射幾何技術。樣品池中的樣品量固定不變，因此樣品密度的變化不會影響分辨率。這個特點對于低密度材料尤其重要，如：藥物樣品，與基于反射幾何技術的儀器相比，我們的儀器在穿透性能固定的情況下可以獲得更高的分辨率。
能量區分X射線探測器：較大的傳統臺式XRD儀器一般不能使用對能量較為敏感的探測器，因此探測器會受到XRD實驗中未使用的光子的影響。相比之下，儀景通的XRD分析儀可以去除那些未直接參與到X射線衍射實驗中的光子，如：X射線熒光光子，從而可以提供更好的信噪比模式。
鈷射線管和銅射線管選項：儀景通XRD分析儀的標準配置裝配有一個堅固耐用的鈷（Co）靶材X射線管。這種陽極射線管廣受地質學家和礦物學家的青睞，因為在分析鐵（Fe）含量較高的樣品時，這種射線管可以發揮出色的性能。不過，在某些應用中（如：樣品中錳含量很高），需要使用銅（Cu）靶材X射線管。根據用戶具體應用的需要，儀景通可以提供這兩種陽極靶材X射線管的任何一種。
儀景通的XRD分析儀如何工作
儀景通XRD衍射儀使用一種獨特的方式，快速、方便地采集和處理XRD數據。
儀景通的XRD技術
微聚焦X射線管
X射線束
準直器
樣品
CCD探測器
儀景通儀器使用透射幾何技術（如上圖所示），而不是基于測角儀的傳統XRD儀器所使用的反射幾何技術。儀器沒有移動部件，而是通過使用一種獨特的震動樣品托盤實現樣品檢測的隨機化。儀器使用某種恒定的頻率隨機化粉末樣品，這種操作被稱為粉末液化。
儀景通儀器使用透射幾何技術（如上圖所示），而不是基于測角儀的傳統XRD儀器所使用的反射幾何技術。儀器沒有移動部件，而是通過使用一種獨特的震動樣品托盤實現樣品檢測的隨機化。儀器使用某種恒定的頻率隨機化粉末樣品，這種操作被稱為粉末液化。
粉末被放置在兩個聚脂薄膜或聚酰亞胺薄膜窗口之間，如下圖所示。
得益于我們的對流技術，樣品艙中樣品的每一個晶粒都會在30秒之內在每個可能的方向上受到X射線束的照射。通過這種方法，儀景通XRD儀器可以實現樣品檢測全覆蓋的隨機化，這也是進行精確和準確X射線衍射分析的關鍵因素。儀景通XRD分析儀只需要15毫克的樣品，就可以同時采集到所有實用的2-theta測量數據。沒有移動部件也促成了我們XRD分析儀性能可靠，幾乎無需維護的優勢。
Terra II便攜式XRD分析儀

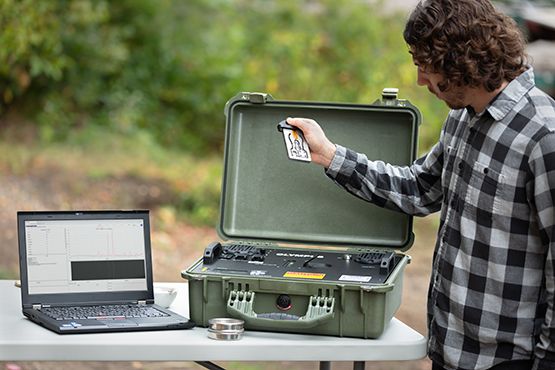

世界上前沿款由電池供電的商用便攜式XRD分析儀的換代產品：TERRA II分析儀，配備有防風防雨、堅固耐用的外殼，使用電池供電，可長達6個小時持續工作，因此可在野外環境對礦物進行檢測分析，為用戶快速提供礦物主要成分和次要成分的信息。
TERRA II分析儀提供一些性能強大的功能，是一款可以替代傳統XRD儀器、重量很輕、便于攜帶，且幾乎無需維護的分析儀。
- 配備有一個獨特的小樣品托架，只需15 mg樣品就可以完成分析
- 無需外接電源、壓縮氣體、水冷裝置、二次冷水機組，或外置變壓器，即可進行操作，因此可以保持較低的擁有成本
- 通過無線連通性能，可以將分析儀與您的設備連接起來
- 分析儀所使用的SwiftMin軟件簡潔直觀，具有以下特性：單屏控制面板顯示多種數據、預先設置校準程序、輕松導出數據，以及自動數據傳輸，從而簡化了用戶的工作流程
速度和靈敏度的提高有助于用戶迅速做出決策
TERRA II分析儀將性能強大、簡潔直觀的軟件與經過改進的X射線探測器結合在一起使用，不僅提高了靈敏度，加快了分析進程，而且可以獲得更可靠的結果。
- 更新后的X射線探測器硬件，運行速度更快，分析密度更高，進而可以獲得更低的檢出限（LOD）。
- SwiftMin自動礦物相辨別（ID）和定量軟件可以直接在XRD分析儀上實時提供數據，因此用戶可以迅速及時、充滿信心地做出決策
輕松完成樣品的制備工作
傳統的XRD儀器要求將大批量的樣品研磨成粉末，再碾壓成小球狀，以確保晶粒具有足夠的隨機定向性。
相比之下，TERRA II分析儀可以使用小型振動樣品托架使樣品艙中的所有顆粒進行對流，從而可確保數據幾乎不受定向效應的影響。因此，儀器只需要15毫克的樣品就可以獲得優質的檢測結果，而且操作人員使用隨儀器附送的樣品工具包可以輕松地制備樣品。
SwiftMin自動礦物相辨別（ID）和定量軟件可以直接在XRD分析儀上實時提供數據，因此用戶可以迅速及時、充滿信心地做出決策。在進行重復性的檢測操作時，SwiftMin軟件直觀簡潔的功能可以提高效率，節省時間，軟件性能如下所述：
- 多種數據顯示在單屏控制面板上：可使用戶在同一個屏幕上查看所有礦物成分、校準和分析信息，從而可加快工作流程。
- 預先設置校準程序：可以通過使用一種由密碼保護的全新實驗室管理員屏幕，輸入預設的校準模式，因此任何水平的操作人員都可以使用分析儀并快速獲得可靠的結果。
- 自動數據傳輸：操作人員在點擊“停止”按鈕之時，或者在一段預設的時間之后，分析儀會自動向用戶的網絡發送數據。
- 輕松導出數據：用戶可以輕松導出定量性礦物學結果，以進行查看，或進一步完成數據分析，還可以通過網絡文件夾訪問原始數據文件的方法，分析衍射圖。
便攜式X射線衍射儀技術規格
| XRD范圍 | 5–55° 2θ |
| 探測器類型 | 1024 × 256像素，2D Peltier致冷CCD |
| 樣品顆粒大小 | < 150 μm的碾碎礦石（100目篩，150 μm） |
| 樣品量 | 大約15 mg |
| X射線管靶材 | 銅或鈷（標準配置為銅） |
| X射線管電壓 | 30 kV |
| X射線管功率 | 10 W |
| 數據存儲 | 240 GB，堅固耐用的內部硬盤驅動器 |
| 無線連通性 | 802.11 b/g，從網絡瀏覽器進行遙控 |
| 操作溫度 | -10 °C ～ 35 °C |
| 重量 | 14.5公斤，帶4節電池 |
| 尺寸 | 48.5 cm × 39.2 cm × 19.2 cm |
| 外殼 | 符合IP67標準，達到MIL C-4150J要求，堅固耐用 |
| 野外操作時間 | 約4小時（熱插拔電池） |
礦物與礦石
富鐵礦石：分析富含鐵的礦石，即使在某些礦物相完全不存在的情況下。
石英
赤鐵礦
針鐵礦
磁鐵礦
碳酸鉀：分析碳酸鉀，以對某些辨別出的礦物進行晶相識別和半定量分析，其中包括以下礦物：
鉀鹽
巖鹽
無水鉀鎂礬
鉀鎂礬
石灰石和水泥：輕松地對混有石灰石的普通礦物進行定量性XRD分析。在采石場中的礦石含有不同含量的白云石時，使用這款分析儀可以快速確定白云石含量范圍在0.5%到9%的礦石，誤差僅為0.02%。
α-石英
石棉礦石
方解石
白云石
石油和天然氣
測井/泥漿錄井：對油田的頁巖巖屑進行礦物識別和定量，以在地質導向和水平鉆井的現場迅速獲得反饋。簡化了對特定礦物層進行“追蹤礦脈走向”的工作。
- 硅酸鹽
- 碳酸鹽
- 粘土
- 黃鐵礦
- 方鐵體（FeO）、赤鐵礦（Fe2O3）、針鐵礦（FeO(OH)）、黃鐵礦（FeS2）
- 方解石（CaCO3）、文石（CaCO3）
制藥
- 快速辨別假冒藥品。
- 對藥品的制劑和前體進行快速無損的指印分析。
- 對藥物中的活性和非活性的外來成分或替代成分的存在狀況及含量進行檢測。
- 快速XRD分析有助于確保病人的安全并保護合法制藥商的品牌。
